- Jangka Sorong
Skala tetap pada jangka sorong disebut skala dasar (SD) dengan batas skala 10 cm.
Skala geser pada Jangka Sorong disebut skala pembantu (SP) dengan batas skala10
mm.
Kegunaan Jangka Sorong:
Digunakan untuk mengukur panjang, lebar, tebal, atau pun kedalaman benda/zat .
Ketelitian Jangka Sorong:
Paling tidak ada 2 jenis jangka sorong, yakni jangka sorong yang memiliki ketelitian
0,05 mm dan
yang memiliki ketelitian 0,1 mm.
Contoh penggunaan Jangka Sorong:
Pada pengukuran panjang sebuah balok kayu dengan menggunakan Jangka Sorong
dengan ketelitian 0.01 mm diperoleh penunjukan sebagai berikut:
1 mm + 2 (ketelitian) = 1 mm + 2 x 0.0 mm = 1,01 mm

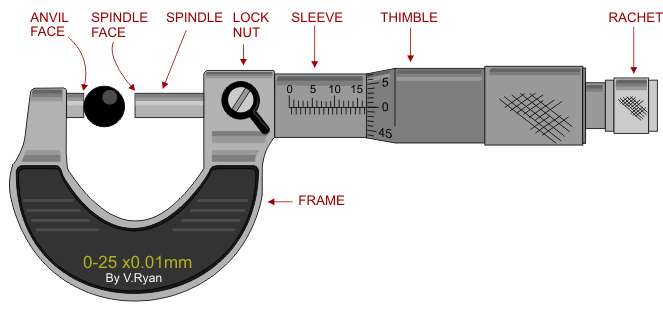

- Mikrometer Sekrup
Kegunaan mikrometer sekrup:
Alat ini biasanya difungsikan untuk mengukur diameter benda-benda berukuran
milimeter atau beberapa centimeter saja.
- Feller Gauge
Merupakan alat ukur yang sering dipakai untuk memeriksa jarak-jarak
yang kecil atau ukuran celah-celah diantara dua permukaan. Karena daerah
antara kedua permukaan ini sangat sempit sehingga diperlukan alat ukur
tidak berskala yang bisa dipakai untuk menentukan ukuran tersebut. Alat
ini dipakai secara luas dalam bidang pemesinan, fitting dan otomotif.
Contoh penggunaannya yaitu untuk memeriksa kelonggaran katup pada mesin
atau menyetel pisau mesin frais.
Feeler gauge berguna untuk mengukur celah antara 2 permukaan yang rata.
Pengukuran celah dilakukan dengan memasukkan salah satu kaliper yang sesuai dengan celah yang di ukur. Jangan memaksakan kaliper yang tidak sesuai atau terlalu sesak karena dapat menyebabkan kaliper bengkok dan kemungkinan akan terjadi perubahan bentuk yang tetap. Apabila kaliper terlalu tebal dapat dipilih kaliper lain dengan ukuran di bawahnya. Ketelitian pengukuran dapat didapatkan dengan menggabungkan beberapa kaliper. Apabila sebuah kaliper dapat masuk dengan longgar, coba tambahkan dengan kaliper dengan ukuran terkecil. Kaliper-kaliper tersebut dapat ditambahkan sehingga didapatkan ukuran yang pas. Ukuran celah adalah jumlah dari ukuran kaliper yang dapat masuk dengan pas tersebut.
Pengukuran celah dilakukan dengan memasukkan salah satu kaliper yang sesuai dengan celah yang di ukur. Jangan memaksakan kaliper yang tidak sesuai atau terlalu sesak karena dapat menyebabkan kaliper bengkok dan kemungkinan akan terjadi perubahan bentuk yang tetap. Apabila kaliper terlalu tebal dapat dipilih kaliper lain dengan ukuran di bawahnya. Ketelitian pengukuran dapat didapatkan dengan menggabungkan beberapa kaliper. Apabila sebuah kaliper dapat masuk dengan longgar, coba tambahkan dengan kaliper dengan ukuran terkecil. Kaliper-kaliper tersebut dapat ditambahkan sehingga didapatkan ukuran yang pas. Ukuran celah adalah jumlah dari ukuran kaliper yang dapat masuk dengan pas tersebut.
Tingkat Ketelitian Feeler Gauge yaitu 0,01 mm.
